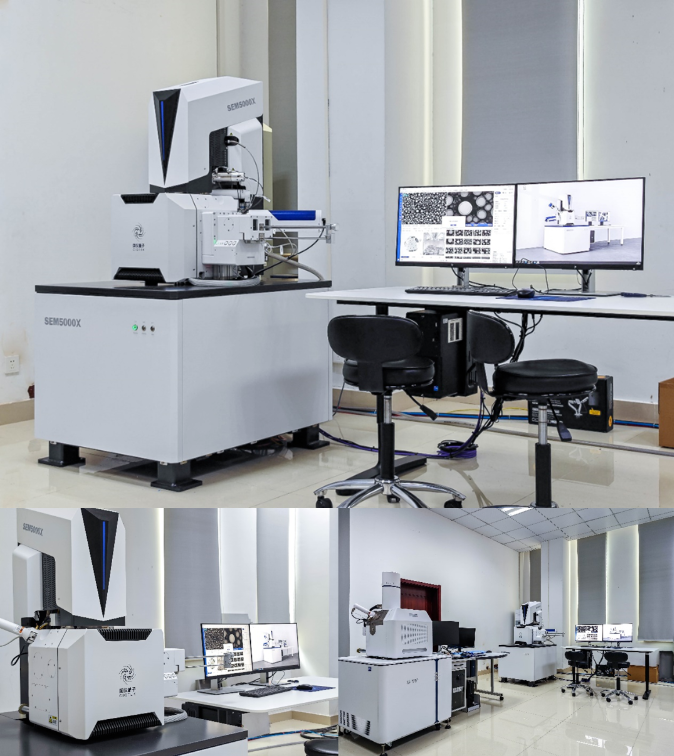

中國科學技術大學理化科學實驗中心內的兩款國儀量子掃描電鏡

近日，中國科學技術大學理化科學實驗中心新安裝了國儀量子自主研制的首臺超高分辨場發射掃描電子顯微鏡SEM5000X。目前，該設備已完成前期調試，即將投入試運行。

PART.1 技術指標

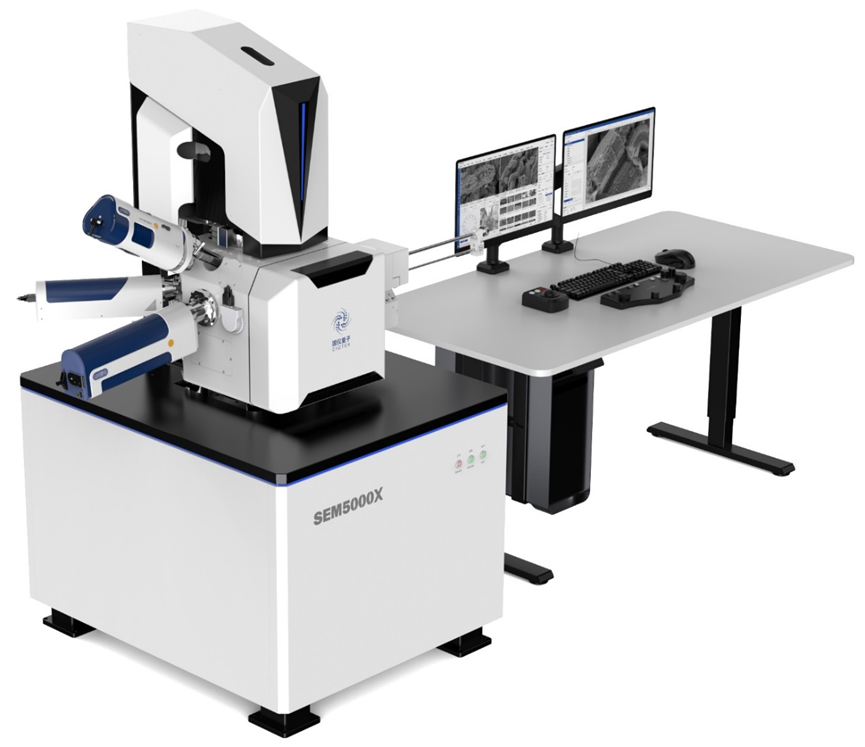

超高分辨場發射掃描電子顯微鏡SEM5000X

SEM5000X是一款超高分辨率場發射掃描電子顯微鏡，其分辨率達到了突破性的0.6 nm@15 kV和1.0 nm@1 kV。高分辨物鏡設計、高壓隧道技術（Super Tunnel）以及鏡筒工藝升級，實現了低電壓分辨率的進一步提升。全新設計的樣品倉，擴展接口增加至16個，快速換樣倉最大支持8寸晶圓（最大直徑208 mm），極大擴展應用范圍。高級掃描模式和自動功能增強，帶來了更強的性能和更好的體驗。

儀器特點

·超高分辨率成像，達到了突破性的0.6 nm@15 kV和1.0 nm@1 kV

·樣品臺減速和高壓隧道技術組合的雙減速技術，挑戰極限樣品拍攝場景

·高精度機械優中心樣品臺、超穩定性的機架減震設計，可搭配整體罩殼設計，極大減弱環境對極限分辨率的影響

·最大支持8寸晶圓(最大直徑208 mm)的快速換樣倉，滿足半導體和科研應用需求

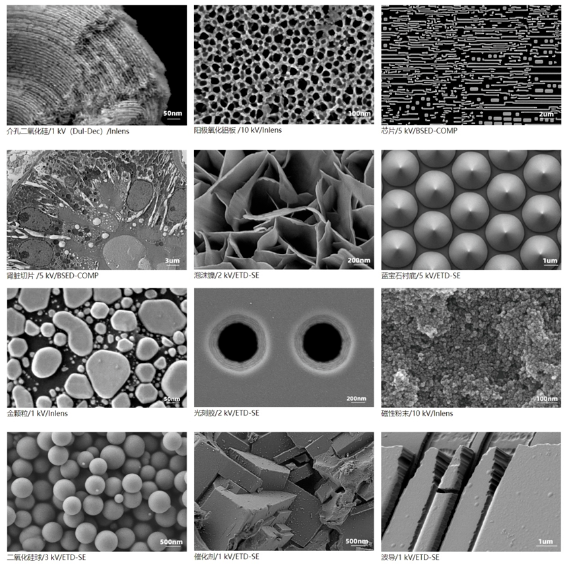

PART.2 應用案例
